Cấu tạo máy bơm màng

Cấu tạo của một chiếc bơm màng khí nén nhìn bên ngoài có vẻ đơn giản, nhưng bên trong là một hệ thống phối hợp chính xác giữa các bộ phận cơ khí và khí động học.

Dưới đây là chi tiết các thành phần cấu tạo nên dòng bơm này:

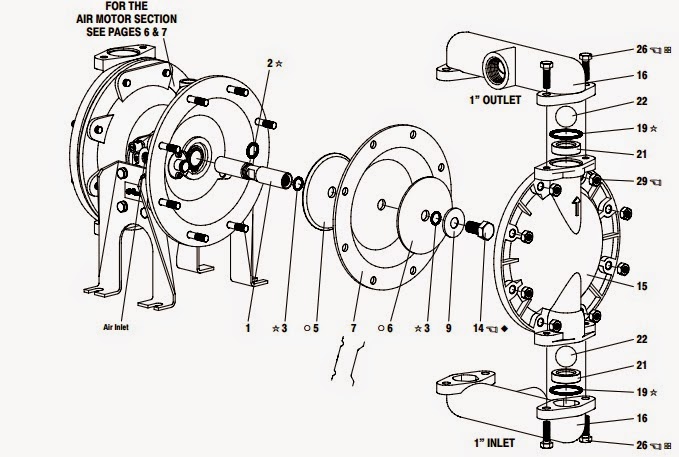

Sơ đồ cấu tạo tổng thể bơm màng

Cấu tạo máy bơm màng tiêu chuẩn bao gồm các bộ phận chính sau:

Thân bơm (Body/Casing): Bao gồm hai buồng chứa chất lỏng (Liquid Chambers) và hai buồng chứa khí (Air Chambers). Vật liệu thân bơm thường là Nhôm, Gang, Inox hoặc Nhựa (PP, PVDF) để chống ăn mòn.
Màng bơm (Diaphragms): Là “trái tim” của máy bơm. Có hai màng bơm được nối với nhau bằng một trục truyền động trung tâm. Khi màng này đẩy thì màng kia hút.
Bộ chia khí (Air Valve): Đây là bộ phận điều hướng khí nén. Nó luân chuyển khí nén vào buồng khí bên trái rồi sang bên phải để tạo ra chuyển động tịnh tiến của màng.
Bi và Đế bi (Balls and Seats): Đóng vai trò như các van một chiều. Có 4 bộ bi/đế bi (2 ở cổng hút, 2 ở cổng xả).
Cổng hút và cổng xả (Manifolds): Là đường ống dẫn chất lỏng đi vào và đi ra khỏi bơm.

Chi tiết các bộ phận bơm màng quan trọng

A. Màng bơm (Diaphragm)

Đây là bộ phận chịu tác động trực tiếp từ hóa chất và áp suất khí nén.

Màng Teflon (PTFE): Màu trắng, chịu hóa chất tốt nhất nhưng cứng hơn. Thường đi kèm một lớp màng cao su lót bên dưới để tăng độ dẻo dai.
Màng Santoprene/Buna-N: Có độ đàn hồi rất cao, chịu mài mòn tốt, phù hợp cho nước thải hoặc chất lỏng có hạt liti.

B. Hệ thống Van một chiều (Bi và Đế bi)

Bộ phận này quyết định khả năng giữ áp và tự mồi của bơm.

Khi màng co lại, bi dưới mở (hút chất lỏng vào), bi trên đóng.
Khi màng đẩy ra, bi trên mở (đẩy chất lỏng ra), bi dưới đóng chặt để ngăn chảy ngược.

C. Bộ giảm âm (Muffler)

Khi khí nén thoát ra khỏi buồng khí sau mỗi chu kỳ, nó tạo ra tiếng ồn lớn. Bộ giảm âm giúp khuếch tán luồng khí này để giảm tiếng ồn, giúp môi trường làm việc dễ chịu hơn.

Cách thức các bộ phận phối hợp (Chu kỳ hoạt động)

Hành trình hút: Khí nén đẩy màng bơm A sang phải, đồng thời kéo màng bơm B sang phải. Tại buồng B, chân không được tạo ra, bi dưới mở, chất lỏng bị hút vào buồng.
Hành trình đẩy: Bộ chia khí đảo chiều, đưa khí vào buồng B. Màng B đẩy sang trái, ép chất lỏng đi lên, bi trên mở, chất lỏng thoát ra cổng xả.

Lưu ý về vật liệu cấu tạo bơm màng

Việc chọn sai vật liệu cấu tạo là nguyên nhân hàng đầu dẫn đến hỏng bơm:

Thân Nhôm: Nhẹ, rẻ nhưng bị axit ăn mòn.
Thân Nhựa: Chịu axit tốt nhưng không chịu được áp suất quá cao hoặc nhiệt độ trên 80C.
Thân Inox: Bền nhất, dùng cho thực phẩm nhưng giá thành cao.

Bộ chia khí máy bơm màng

Bộ chia khí (Air Valve) được ví như “bộ não” của bơm màng. Đây là bộ phận điều hướng luồng khí nén để màng bơm chuyển động qua lại. Khi bơm có hiện tượng ngừng hoạt động đột ngột, khí nén xả liên tục ra giảm âm hoặc bơm chạy chập chờn, thì 90% nguyên nhân nằm ở bộ phận này.

Cấu tạo chi tiết bên trong bộ chia khí

Trước khi tháo, bạn cần biết bộ chia khí thường gồm các linh kiện siêu nhỏ và chính xác:

Vỏ bộ chia khí: Thân cố định gắn trên bơm.
Piston chính (Spool): Thanh trượt điều hướng khí.
Vòng đệm (O-rings/U-cups): Các vòng cao su nhỏ ngăn khí rò rỉ giữa các khoang.
Van phi công (Pilot Valve): Bộ phận kích hoạt việc đảo chiều cho piston chính.

Quy trình tháo lắp bộ chia khí an toàn

Lưu ý quan trọng: Luôn ngắt nguồn khí nén và xả hết áp suất dư trong bơm trước khi thực hiện.

Tháo bộ giảm âm và nắp bộ chia khí: Sử dụng lục giác hoặc cờ lê phù hợp để mở các bulông cố định bộ chia khí vào thân bơm.
Rút Piston chính (Spool): Đẩy nhẹ piston ra khỏi thân van. Tránh dùng kìm kẹp trực tiếp vào thân piston vì chỉ cần một vết xước nhỏ cũng làm kẹt van hoặc gây rò rỉ khí.
Kiểm tra các vòng O-ring: Tháo các vòng đệm cao su ra khỏi piston và thân van.
Vệ sinh: Dùng dầu hỏa hoặc dung dịch vệ sinh chuyên dụng để tẩy rửa cặn bẩn, bụi bẩn hoặc dầu nhớt cũ bám trong khoang van.

Các lỗi thường gặp và cách bảo trì bộ chia khí

Hiện tượng	Nguyên nhân	Cách xử lý
Bơm bị “chết điểm” (Stall)	Piston bị kẹt do bụi bẩn hoặc thiếu chất bôi trơn.	Vệ sinh sạch và bôi mỡ chuyên dụng (mỡ trắng).
Khí xả liên tục ra giảm âm	Vòng O-ring trên piston bị mòn hoặc rách.	Thay thế bộ seal (O-ring) mới.
Bơm chạy yếu, không đều	Van phi công bị bẩn hoặc lò xo bên trong bị yếu.	Kiểm tra và vệ sinh cụm Pilot Valve.
Đông đá bộ chia khí	Khí nén quá ẩm, khi xả ra tạo nhiệt độ lạnh gây đóng băng.	Lắp thêm bộ lọc tách nước cho hệ thống khí nén.

Bí quyết bảo trì để tăng tuổi thọ bộ chia khí

Luôn dùng bộ lọc khí (Air Filter): 80% sự cố bộ chia khí đến từ bụi và hơi nước trong đường ống khí nén. Một bộ lọc tách nước/dầu ở đầu vào là bắt buộc.
Bôi trơn đúng cách: Đa số các dòng bơm hiện đại (như Sandpiper hay Wilden) được thiết kế chạy không cần dầu bôi trơn (Lube-free). Nếu bạn tự ý tra dầu vào khí nén, dầu sẽ bám bụi và làm kẹt piston. Chỉ nên dùng mỡ Silicon trắng khi tháo lắp bảo trì.
Kiểm tra định kỳ: Khoảng 3-6 tháng nên tháo bộ chia khí ra vệ sinh một lần, ngay cả khi bơm vẫn đang chạy tốt.

Lưu ý khi lắp lại

Khi lắp piston vào thân van, hãy xoay nhẹ để các vòng O-ring không bị xoắn hoặc rách.
Siết các bulông theo hình đối xứng (hình chữ X) để đảm bảo mặt tiếp xúc phẳng đều, tránh rò rỉ khí.
